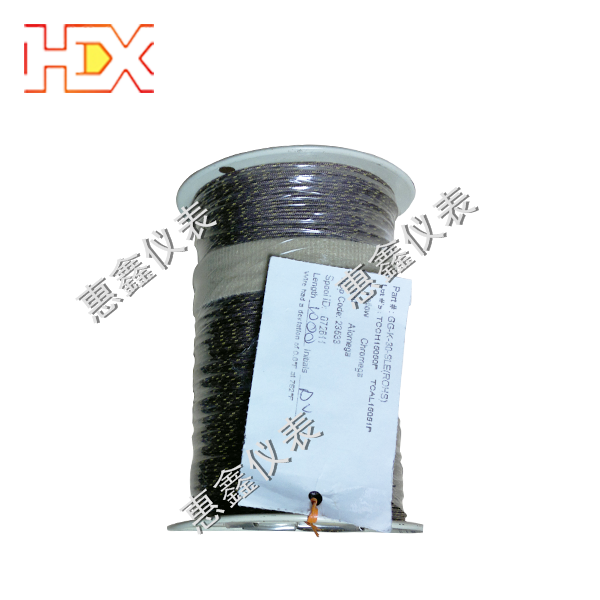

防爆热电偶线的结构解析
所属类别：2025-11-10 阅读：544次
防爆热电偶线作为工业测温领域的核心元件，其结构设计融合了热电效应原理与防爆安全技术，通过多层防护体系确保在易燃易爆环境中稳定运行。其核心结构可拆解为四大模块：热电极、绝缘系统、防护套管及防爆接线盒，各模块协同实现温度信号采集与安全隔离。
热电极作为测温核心，采用镍铬-镍硅（K型）或铂铑-铂（S型）等标准化分度号材料，通过塞贝克效应将温度差转化为毫伏级电压信号。例如，K型热电偶在0-1000℃范围内，每摄氏度变化产生约41μV电压，其材料选择需兼顾高温稳定性与抗腐蚀性，确保在化工、燃气等场景中长期可靠。
绝缘系统实现电气隔离，采用氧化镁（MgO）陶瓷管或高纯度石英纤维，将两根热电极完全隔离，防止短路。氧化镁陶瓷管耐温可达1600℃，且绝缘电阻率高达10¹⁴Ω·cm，有效阻断电流泄漏路径，保障信号传输精度。
防护套管提供物理屏障，根据工况需求分为金属与陶瓷两类。316L不锈钢套管抗机械冲击性强，适用于石油钻井平台；碳化硅（SiC）陶瓷套管耐温上限达1600℃，且重量减轻40%，常用于航空航天发动机测温。套管表面经特殊处理，如哈氏合金C-276涂层，可耐受98%硫酸腐蚀，延长设备寿命。
防爆热电偶线接线盒作为安全枢纽，采用ZL102高强度铝合金压铸，壁厚增至8mm，内部空间扩大30%，可容纳标准接线端子而不产生电弧飞溅。其间隙隔爆结构通过0.15mm精密加工，当内部发生甲烷爆炸（压力达1.0MPa）时，火焰通过间隙时温度可从1200℃骤降至450℃以下。配合氟橡胶O型圈与硅胶灌封双重密封，实现IP67防护等级，防止可燃气体渗入。
这种结构设计使防爆热电偶线在煤矿瓦斯抽采、天然气储罐监测等场景中，既能精准捕捉温度变化，又能通过ATEX、IECEx等国际认证，为工业安全提供双重保障。
